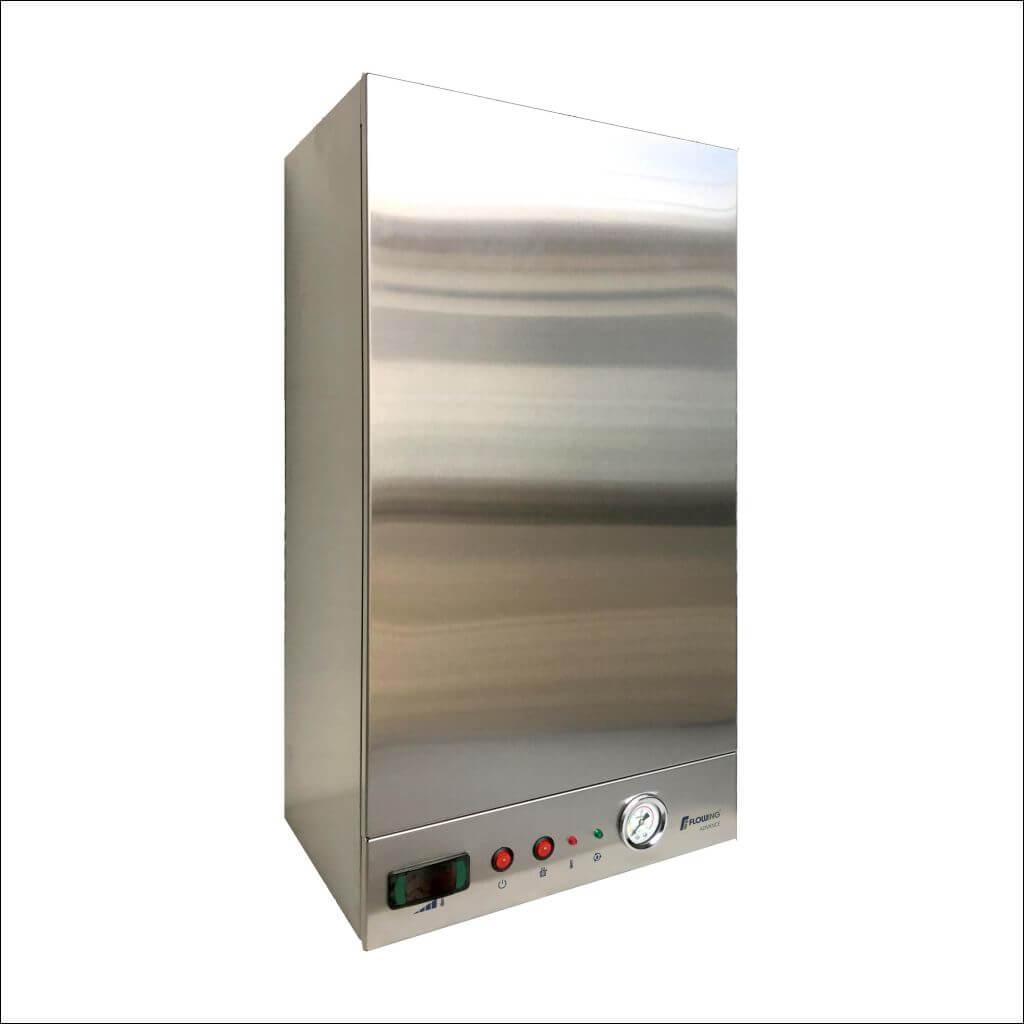

Caldera Eléctrica Flowing Advance
Todos los modelos de esta nueva Caldera Eléctrica Flowing Advance, ya sean para servicio de calefacción sola o doble propósito, están desarrollados para trabajar con sistemas de calefacción por piso radiante, fan-coils o radiadores.
El calentamiento del agua, hasta la temperatura de operación requerida, se produce en un tanque de acero, en el cual están inmersas las resistencias eléctricas, que transfieren calor al agua con alta eficiencia (mayor al 98%).
La bomba circuladora de calefacción es activada por el termostato ambiente de la vivienda.
De no contar con termostato ambiente, se puede hacer trabajar por diferencial de temperatura entre la alimentación y el retorno del agua, utilizando el puente con el que salen de fábrica. Este diferencial es de 8ºC (configuración de fábrica), y se puede modificar cambiando los parámetros en el termostato electrónico de la caldera.
El termostato electrónico permite programar la temperatura de operación del agua, la cual será diferente si es para piso radiante, fan-coils o radiadores. Se sugiere trabajar entre 40ºC y 45ºC con pisos radiantes, y entre 60ºC y 75ºC con fan-coils y radiadores.
Sólo se activarán el/los RELE DE ESTADO SOLIDO (SSR – Solid State Relay), que transmiten la potencia a las resistencias eléctricas, cuando el flow switch detecte circulación de agua. Si no hay circulación de agua (falta llenar la instalación, purgado de aire insuficiente, bomba circuladora trabada o dañada, válvula del circuito de calefacción cerrada o cañería obstruida), el flow switch no se activará y por lo tanto la caldera no entregará potencia y la luz de circulación verde no encenderá.
En todos los modelos, para contar con el servicio de calefacción, deberá no sólo estar encendida la caldera, sino también activada la tecla del modo calefacción.
En los modelos DOBLE SERVICIO (ADVANCE DS), el modo AGUA CALIENTE se activa automáticamente cuando hay consumo, siempre que la caldera esté encendida, indistintamente si está o no activado el modo calefacción.
La caldera electrica ADVANCE DS cuenta con dos bombas circuladoras, la primaria que es la bomba de calefacción (Nº1), y la secundaria, que es la bomba (Nº2) que fuerza la circulación del agua de la caldera a través de un intercambiador de calor, en el cual se produce el calentamiento de forma indirecta del agua de uso sanitario.
El Flow Switch sanitario es el que detecta consumo de agua caliente, activando la bomba circuladora Nº 2 y desactivando la bomba primaria de calefacción Nº1, si es que estuviese funcionando la calefacción en este último caso. Al activarse la bomba secundaria, el Flow Switch secundario habilita al relé de estado sólido y así la caldera comienza a entregar potencia. El controlador electrónico de temperatura sale de fábrica con el valor establecido para la temperatura de agua primaria en modo agua caliente de uso sanitario, con la cual se calienta indirectamente el agua de consumo. Durante la generación de agua caliente de uso sanitario, la caldera entrega en forma constante la máxima potencia.
PRINCIPALES COMPONENTES
Gabinete en Acero Inoxidable (o chapa revestida con pintura epoxi en color)
Termostato Electrónico Programable
Relé de Estado Sólido (SSR – Solid State Relay)
Resistencias Blindadas montadas sobre cabezales de 2” intercambiables
MODELO ADVANCE SC: 1 bomba circuladora Grundfos UPS 15-60 – CACAO
MODELO ADVANCE DS: 2 bombas circuladoras (Nº1 y Nº2) Grundfos UPS 15-60 – CACAO
Tanque de Expansión Cerrado de 7.5 litros
Purgador Automático de Aire
Válvula de Seguridad de 3 bar
Termostato de Seguridad con rearme manual
Flexibles en acero inoxidable con tuercas en bronce
Manómetro
Intercambiador de Calor de Placas en Acero Inoxidable AISI316 (ADVANCE DS)
Flow Switch para circuito Sanitario (detector de consumo de A.C.S. para ADVANCE DS)
Flow Switch de seguridad (1 en las ADVANCE SC y 2 Flow Switch en la ADVANCE DS, uno por bomba)
Borneras de Potencia, Neutro, Tierra y Termostato Ambiente
